تراشکاری سیلندر و ماردون یکی از تخصصیترین خدمات نگهداری در صنعت ماشینآلات تزریق پلاستیک است. سیلندر و ماردون قلب دستگاه تزریق هستند و سایش تدریجی آنها مستقیماً بر کیفیت محصول، مصرف انرژی و عمر دستگاه اثر میگذارد. در این مقاله بهصورت فنی و مستند بررسی میکنیم که سایش چگونه اتفاق میافتد، چه زمانی باید اقدام کرد و روشهای تراشکاری و بازسازی سیلندر و ماردون چیست.
۱. نقش سیلندر و ماردون در دستگاه تزریق
در هر دستگاه تزریق — چه تزریق PVC و چه تزریق PU — سیلندر و ماردون وظیفه ذوب، همگنسازی و انتقال مواد اولیه به قالب را دارند.
سیلندر (Barrel) محفظهای استوانهای است که ماردون درون آن میچرخد. هترهای برقی دور سیلندر، دمای لازم برای ذوب مواد را فراهم میکنند. ماردون (Screw) با چرخش خود مواد را از هاپر به سمت نازل هدایت کرده، همزمان برش مکانیکی ایجاد میکند و ذوب را کامل میکند.[۱]
طراحی ماردون — شامل قطر، نسبت فشردگی (Compression ratio) و بخشهای اختلاط — مستقیماً بر نرخ جریان، زمان چرخه و یکنواختی مذاب تأثیر میگذارد. یک ماردون فرسوده میتواند مصرف انرژی را تا ۲۰٪ افزایش دهد.[۷]
۲. جنس و پوششهای استاندارد سیلندر و ماردون
انتخاب جنس و پوشش مناسب، اصلیترین عامل در طول عمر سیلندر و ماردون است. استانداردهای رایج صنعتی عبارتاند از:[۳]
| جنس / پوشش | مشخصه | مناسب برای |
|---|---|---|
| ۳۸CrMoAlA (EN-41B) | فولاد پایه استاندارد، قابل نیتراسیون | اکثر کاربردهای عمومی PVC و PU |
| ۴۲CrMo (AISI 4140) | استحکام بالا، چقرمگی خوب | ماردونهای سنگین با بار زیاد |
| نیتراسیون (Nitriding) | سختی HV 900–1000، عمق لایه ۰.۵–۰.۸ mm | رزینهای رایج — PP، PE، PVC |
| پوشش دوفلزی (Bimetallic) | سختی تا 62 HRC، عمر ۴ برابر نیتراسیون | مواد ساینده، فیلردار، بازیافتی |
| پوشش کاربید تنگستن (HVOF) | مقاومت سایشی بیش از ۳۰٪ بهتر | فایبرگلاس، مواد خورنده |
| کرومکاری (Chrome Plating) | اصطکاک کم، مقاومت خوردگی | تغییر رنگ مکرر، مواد چسبنده |
۳. سایش چگونه اتفاق میافتد؟
ماردون در طول کارکرد تحت چهار تنش همزمان قرار دارد: دمای بالا، فشار زیاد، گشتاور مکانیکی و اصطکاک مداوم. این ترکیب، سایش را اجتنابناپذیر میکند.[۲] اصلیترین منابع سایش عبارتاند از:
- اصطکاک خشک در ناحیه تغذیه: گرانولهای جامد پیش از ذوب کامل با ماردون و سیلندر تماس مستقیم دارند[۲]
- دمای نادرست: مواد ذوبنشده در فشردگی بیش از حد به سطح ماردون آسیب میزنند
- مواد ساینده: فیلرها، فایبرگلاس و ذرات سخت سایش را چند برابر میکنند
- خوردگی شیمیایی: در برخی فرمولاسیونهای PVC یا مواد هالوژندار، گازهای خورنده آزاد میشوند
سایش در ناحیه انتهایی ماردون (Metering zone) سریعتر است. هنگامی که در دمای عادی مذاب تجزیه میشود، نشانه آن است که فاصله بین ماردون و سیلندر از حد مجاز گذشته و برگشتمذاب (Backflow) در حال وقوع است.[۲]
۴. تولرانسهای مجاز سایش — کِی باید اقدام کرد؟
فاصله بین لبه ماردون (Flight land) و دیواره داخلی سیلندر، معیار اصلی تشخیص نیاز به تراشکاری سیلندر و ماردون است. استانداردهای پذیرفتهشده صنعتی:
| وضعیت | فاصله (Clearance) | توصیه |
|---|---|---|
| ✅ سالم — عملکرد بهینه | کمتر از ۰.۱۰ mm | بازرسی دورهای را ادامه دهید |
| ⚠ قابل قبول — پایش دقیق | ۰.۱۰ – ۰.۲۰ mm | زمانبندی تراشکاری را برنامهریزی کنید |
| 🔴 بحرانی — اقدام فوری | بیش از ۰.۳۰ mm | توقف فوری و تراشکاری ضروری است |
| 🔴 غیرقابل قبول — تعویض | سایش ناهموار یا شدید | تعویض کامل ست ماردون و سیلندر |
طبق آمار انجمن صنعت پلاستیک آمریکا (SPI — The Plastics Industry Association)، نگهداری منظم سیلندر و ماردون میتواند عمر دستگاه را ۳۰ تا ۴۰٪ افزایش و ضایعات مواد اولیه را تا ۲۰٪ کاهش دهد.[۷]
۵. نشانههای هشدار سایش در خط تولید
پیش از اندازهگیری مستقیم، این علائم در خط تولید نشان میدهند که ماردون یا سیلندر نیاز به بررسی دارد:
افزایش نرخ ضایعات، ناهمگنی رنگ یا جریان در سطح قطعه، تغییر وزن ثابت شات (Shot weight inconsistency)
افت فشار تزریق با وجود دمای صحیح، فشار برگشت ناپایدار، نوسان زمان چرخه
افزایش مصرف برق واحد هیدرولیک یا موتور اصلی بدون افزایش تولید
صداهای ساییدگی، ضربه یا لرزش غیرعادی در حین چرخش ماردون
سایش باید با گیج داخلی، اندازهگیری دقیق سوراخ (Bore measurement) یا آزمون اولتراسونیک در چند نقطه طول ماردون اندازهگیری شود. هر دو قطعه باید همزمان اندازهگیری شوند — چون سایش یکنواخت ممکن است فاصله را حفظ کند، اما سایش ناهموار منجر به بیثباتی میشود.[۳]
۶. روشهای تراشکاری و بازسازی سیلندر و ماردون
بسته به میزان و نوع سایش، سه رویکرد اصلی برای تراشکاری سیلندر و ماردون وجود دارد:[۳]
- ۱روش گشادکاری و لاینر دوفلزی (Expand + Bimetallic Liner)
سیلندر فرسوده ابتدا با ابزار سنگزنی سخت گشاد میشود (معمولاً ۲ mm افزایش قطر)، سطح صاف میشود، سپس یک لاینر دوفلزی (Bimetallic liner) داخل آن پرس میشود. سیلندر قدیمی به یک سیلندر دوفلزی تبدیل میشود با عمر تئوری ۴ برابر بیشتر از نیتراسیون اولیه.[۴]
- ۲روش بازسازی ماردون (Screw Rebuild / Hard-facing)
پرههای ماردون (Flights) با آلیاژ مقاوم به سایش Hard-facing یا پوشش HVOF کاربید تنگستن روکشکاری میشوند. این روش برای ماردونهایی با سایش متوسط و یکنواخت مناسب است و بیش از ۳۰٪ عمر بیشتر نسبت به نیتراسیون ساده میدهد.[۵]
- ۳تعویض کامل ست (Full Set Replacement)
زمانی که سایش شدید یا ناهموار است، یا وقتی ترکیب روشهای ۱ و ۲ از نظر اقتصادی بهصرفه نیست، تعویض کامل ماردون و سیلندر بهترین تصمیم است. ساخت ماردون و سیلندر جدید توسط گلچین با تولرانس ۰.۰۱ mm قابل انجام است.[۳]
در ماردونهای بزرگ (قطر بالای ۶۰ mm)، روش بازسازی با لاینر دوفلزی از نظر اقتصادی بسیار بهصرفهتر از تعویض کامل است. برای ماردونهای کوچکتر، گاهی تعویض کامل مقرونبهصرفهتر است — تشخیص این مرز، کار یک تراشکار متخصص است.
۷. برنامه بازرسی و نگهداری دورهای
طبق توصیه شرکت Xaloy — یکی از معتبرترین تولیدکنندگان سیلندر و ماردون دنیا — سایش باید حداقل یک بار در سال، ترجیحاً دو بار اندازهگیری شود.[۶]
برنامه نگهداری پیشنهادی
- روزانه: پاکسازی نازل تزریق، بررسی صداهای غیرعادی، کنترل فشار برگشت ماردون
- هفتگی: بررسی یکنواختی وزن شات، کنترل نوسان دمای بشکه، پاکسازی هاپر
- ماهانه: بازرسی بصری ناحیه تغذیه ماردون، کنترل آببندیهای هیدرولیک، بررسی ترموکوپلها
- هر ۶ ماه: اندازهگیری قطر خارجی ماردون در چند نقطه — مقایسه با قطر اولیه
- سالانه: اندازهگیری کامل قطر داخلی سیلندر، ارزیابی نیاز به تراشکاری یا بازسازی

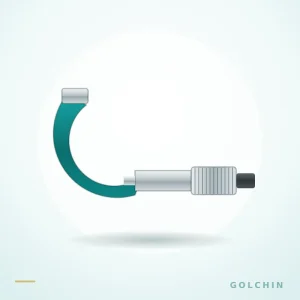

برای اندازهگیری دقیق سایش از گیج داخلی (Bore gauge)، میکرومتر یا آزمون اولتراسونیک استفاده کنید. اندازهگیری باید در دمای محیط (نه گرم) و در چند نقطه طول ماردون انجام شود.[۶]
۸. جمعبندی
تراشکاری سیلندر و ماردون یک سرمایهگذاری است، نه هزینه. نگهداری بهموقع و تراشکاری حرفهای میتواند عمر دستگاه را دههها افزایش دهد، ضایعات مواد اولیه را کاهش دهد و کیفیت محصول نهایی را حفظ کند. سه اصل کلیدی:
- بازرسی منظم سایش — حداقل یک بار در سال با ابزار دقیق
- اقدام پیشگیرانه قبل از رسیدن به تولرانس بحرانی ۰.۳ mm
- انتخاب روش بازسازی مناسب (لاینر، Hard-facing یا تعویض) بر اساس نظر متخصص
